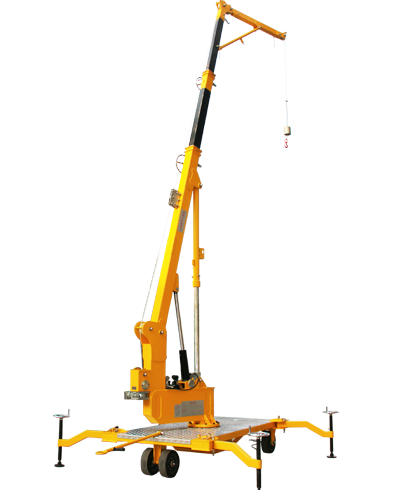

KBS-500手动式起重机

型号:KBS-500

规格尺寸:3750×1540×1980mm

最大作业半径:2.5m

最大地上扬程:8m

最大地下扬程:

作业环境:狭窄空间,不能使用电和发动机的场所

支腿形式:螺纹垂直支腿

行走方式:轮式牵引行走

产品简介:
  型号KBS-500,吊钩离地高度8.0m、300kg2.5m,吊钩离地高度6.5m、300kg2.1m,卷扬装置,手轮直径(手柄处) 350mm,卷筒直径166mm,钢丝绳6.2mm20m,减速比(角速度) 23.34,起伏装置,吊臂展开仰角75,油缸容量 3.81L,手动泵容量25mL,单向节流阀流速0-3L/min,回旋装置,手轮直径(手柄处)260mm,减速比(角速度)73.84。
产品特点:
  手动吊车为轮式牵引行走,起伏采用液压传动,支腿、卷扬、伸缩和回转装置均采用机械传动。整机采用UG三维、CAE有限元分析与整机计算等先进的设计方法与优化设计理念,具有整机柔性好、操纵方便、结构紧凑、作业轻便灵活、性能稳定、使用可靠、维修方便等优点。
产品介绍

  手动吊车为轮式牵引行走,全部采用人力作为动力,起伏采用液压传动,支腿、卷扬、伸缩和回转装置均采用手动机械传动。整机采用UG三维、CAE有限元分析与整机计算等先进的设计方法与优化设计理念,具有整机柔性好、操纵方便、结构紧凑、作业轻便灵活、性能稳定、使用可靠、维修方便等优点。

技术参数

吊重表

示意图
