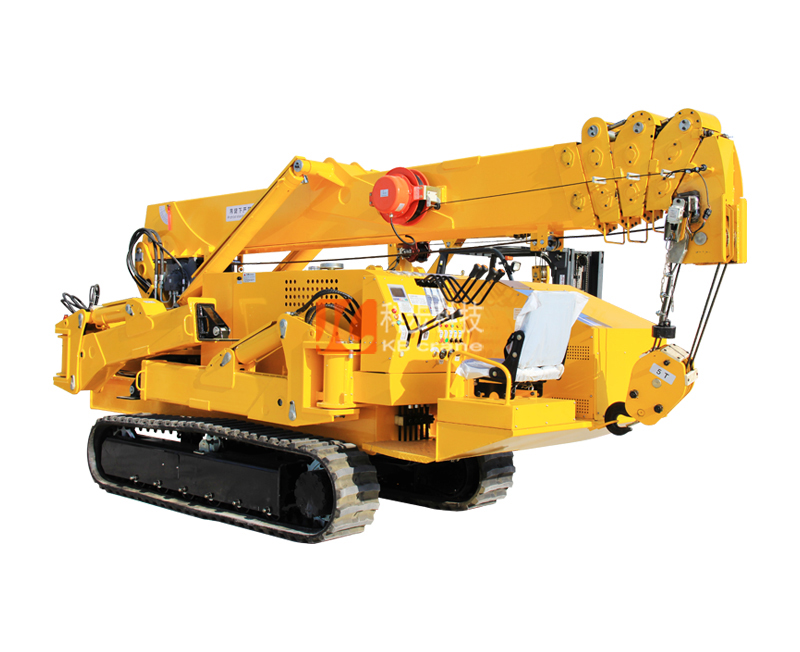

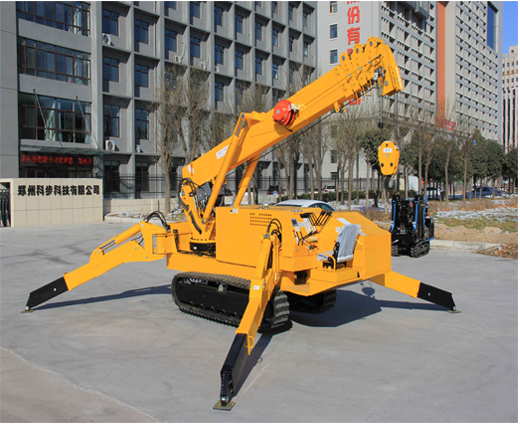

KB5.0履带起重机

  • 型号:KB-5.0
  • 规格尺寸:5.00t×2.0m
  • 最大作业半径:16m×0.21t
  • 最大地上扬程:16.8m
  • 最大地下扬程:20.5m
  • 作业环境:狭窄空间/室内
  • 支腿形式:手动回转,油压张出,油压接地
  • 行走方式:液压马达驱动,两段无级变速

KB5.0履带起重机,广泛应用于变电站的电器设备的维修安装,机械化工车间设备的维修安装,玻璃幕墙等空间狭小的场合使用。

目前,已被国家电网和南方电网广泛选用,已用于上海世博会,通用汽车,兰州石化,天鑫石化,武汉天凌 以及北京网通大厦建设工程等,产品已出口美国,澳大利亚,加拿大,英国,巴西,越南,阿联酋等国。

最大级折叠吊机产品,具有支腿安全保护功能。拥有较大作业半径,可以进行多种起重作业,最大可能满足您的需求。

产品特点

  1. 机身紧凑、液压行走
  2. 安全设计可防止错误操作
  3. 遥控装置节能耐用
  4. 进口液压配件
  5. 行走速度二级
  6. 可遥控操作(选配)
  7. 配备380V电力系统
  8. 力矩限制器

技术参数

型号

KB5.0履带起重机

规格

5.00t*2.0m

最大作业半径

16m*0.21t

最大地上扬程

16.8m

最大地下扬程

20.5M

卷扬装置

吊钩上升速度:

8m / min(增速时16m/min)6绳

钢丝绳

直径9.3mm*92M

伸缩装置

吊臂形式

5角形全自动5段

吊臂长

4.7m-16.5m

吊臂伸缩长度/时间

11.7m / 54sec

起伏装置

吊臂角度/时间

0°-80°/ 24.5sec

回转装置

回转角度/时间

0°~360° 连续 /2.1rpm (增速时为2.5rpm)

支腿

支腿动作形式

手动回转、油压张出、油压接地

最大伸出幅度

5670mm*5510m*5030mm

行走装置

行走方式

液压马达驱动、两段无级变速

行走速度

0-2.5Km / h

爬坡能力

20°

吊机接地长*宽*2

1720mm*320mm*2

接地比压

35.6kpa(0.356kgf / cm2)

电机

电源电压

标配AC380V

功率

7.5KW

发动机

型号

3TNV88-PFN(YANMAR)

排量

1.642L

最大输出功率

21.2KW/2400min-1

启动方式

电启动

启动性能

-5°C-40°C

使用燃料/容积

柴油/45L

电池容量

12V90AH

安全装置

水平仪、报警装置、急停按钮、力矩限制器、三色灯

系统电压

DC12V

整车尺寸

长*宽*高

4950mm*1560mm*2235mm

重量

整车重量

6000Kg

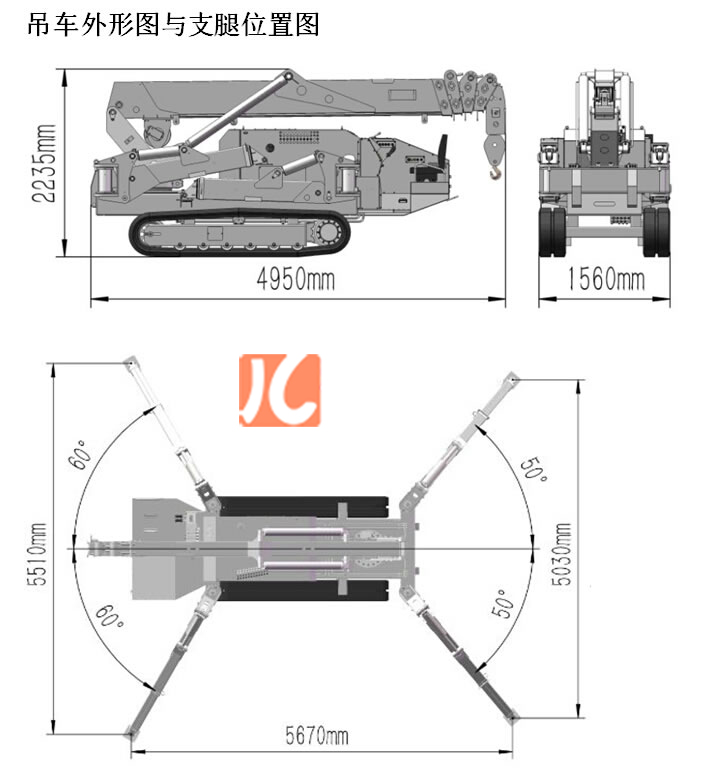

KB5.0履带起重机示意图1

支腿最大位置处吊重表

4.74/7.70米吊臂

10.65米吊臂

13.56米吊臂

16.50米吊臂

作业半径

(m)

额定总起重量

(t)

作业半径

(m)

额定总起重量

(t)

作业半径

(m)

额定总起重量

(t)

作业半径

(m)

额定总起重量

(t)

<2.0

5.0

<3.5

3.03

<4

2.23

<5

1.13

2.5

4.16

4.0

2.58

4.5

1.93

5.5

0.98

3.0

3.46

5.0

2.03

5.0

1.73

6.0

0.91

3.5

3.05

6.0

1.68

6.0

1.40

7.0

0.76

4.0

2.60

7.0

1.38

7.0

1.18

8.0

0.65

5.0

2.08

8.0

1.13

8.0

1.03

9.0

0.60

6.0

1.72

9.0

1.05

9.0

0.93

10.0

0.55

7.18

1.45

10.0

0.86

10.0

0.83

11.0

0.49









11.0

0.69

12.0

0.44









12.0

0.53

13.0

0.38









13.0

0.43

14.0

0.32













15.0

0.26













16.0

0.21

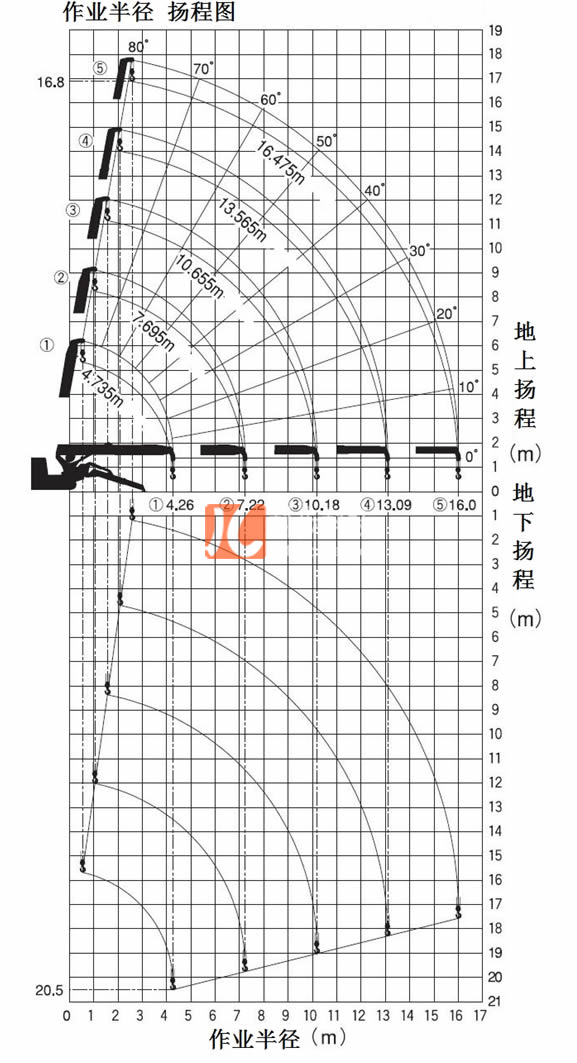

KB5.0履带起重机 作业半径扬程图
